Lagerzapfen

Jewel bearing

Das filigrane Fundament mechanischer Präzision

In einem mechanischen Uhrwerk drehen sich unzählige Zahnräder und Wellen ununterbrochen im Kreis. Damit diese Drehbewegungen so reibungsarm und präzise wie möglich ablaufen können, bedarf es eines technischen Meisterwerks im Mikrobereich: des Lagerzapfens.

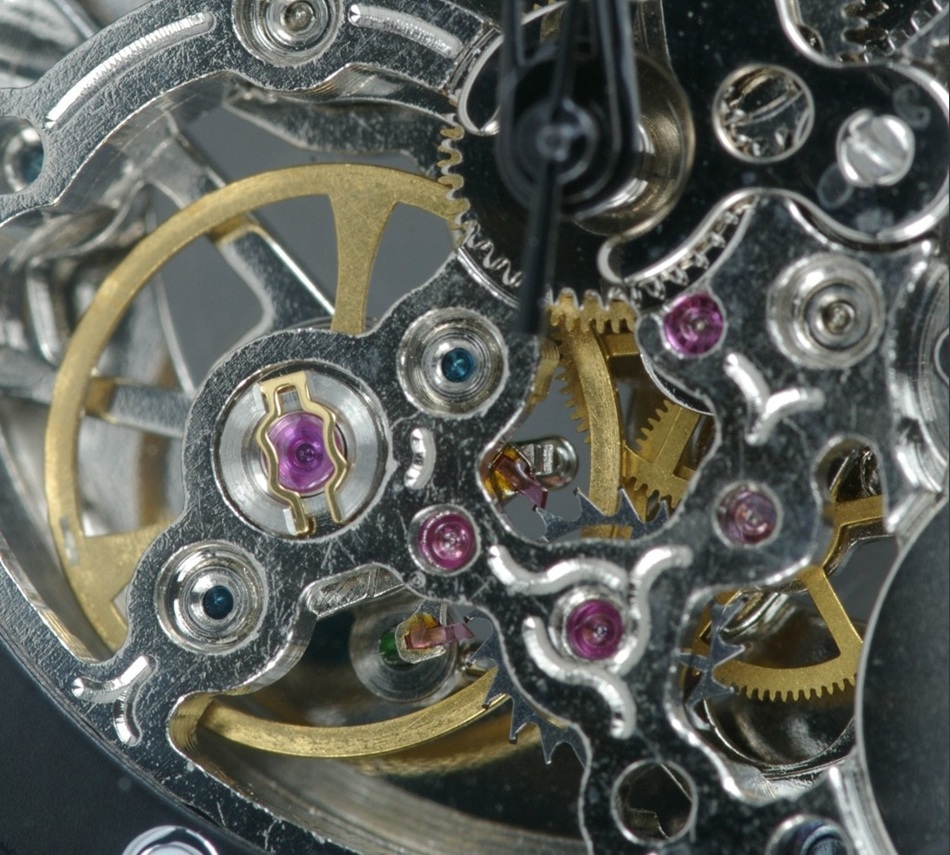

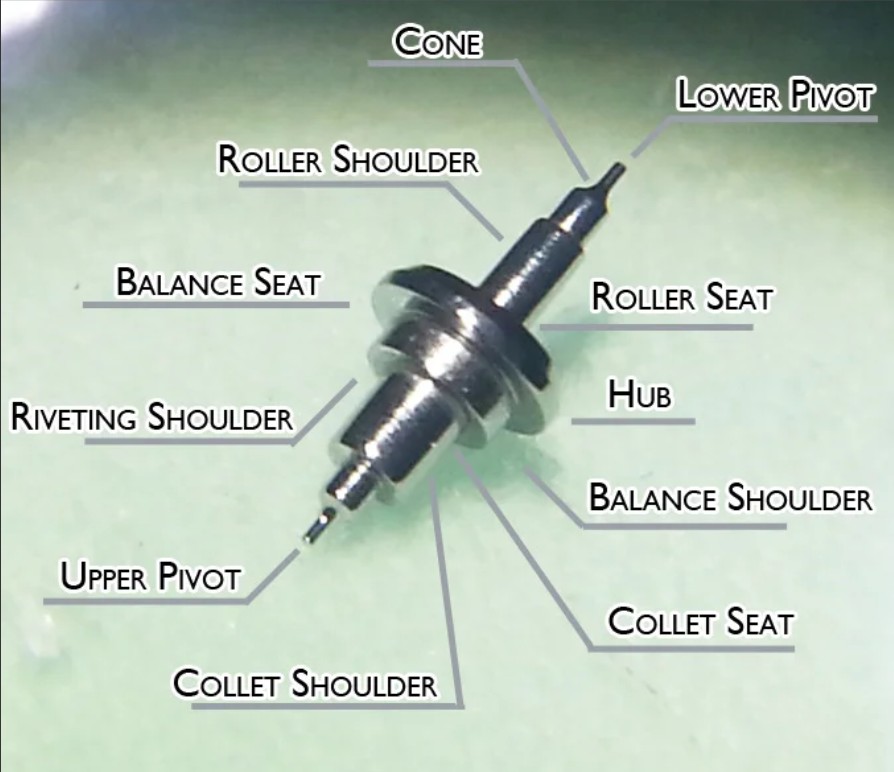

Als Lagerzapfen bezeichnet man die extrem dünnen, präzise geschliffenen und polierten Endstufen einer rotierenden Stahlwelle. Sie bilden das bewegliche Gegenstück zum festen Lagerstein (dem Rubin). Vor allem an der Unruhwelle – dem am schnellsten schwingenden Organ der Uhr – sind diese Zapfen oft kaum dicker als ein menschliches Haar (teilweise unter 0,1 Millimeter).

Die Anforderungen an das Bauteil sind gigantisch: Um den Reibungswiderstand und damit den Energieverlust des Uhrwerks zu minimieren, müssen die Oberflächen der Zapfen spiegelglatt rolliert sein. Gleichzeitig lastet auf den winzigen Flächen ein enormer Druck.
